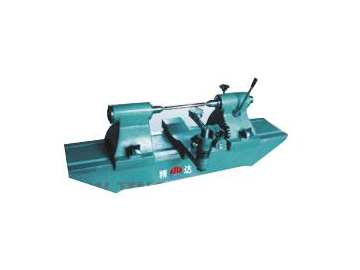

Rundlaufprüfgerät mit Granitprüfbank

Rundlaufprüfgerät mit Granitprüfbank
Kostenvoranschlag erhalten

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

Anwendung

Das Rundlaufprüfgerät mit Granitprüfbank ist für die Messung von Wellenteilen, Plattetyp-Produkte oder Maschinenteile weitverbreitet verwendet. Es prüft vor allem radialen Rundlauf, Ovalität und Genauigkeitsfehler der Endfläche.

Merkmale
  • Dieses Präzisions-Rundlaufprüfgerät verwendet die Granitbasis, um die Genauigkeit der Bezugsplatte zu verbessern, was den Genauigkeitsfehler erheblich minimiert.
  • Der verstellbare Messuhrständer ermöglicht die Messung an einer beliebigen Position von der Basis.
  • Unser Prüfinstrument ist rostbeständig und ist bequem zu verwenden und zu speichern.
Gebrauch von Rundlaufprüfgerät mit Granitprüfbank

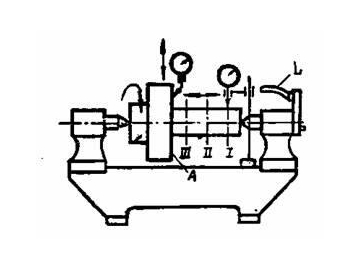

Verschrauben Sie den Lenker der Exzenterwelle. Erstens, befestigen Sie den festgelegten Reitstock auf der Basis. Befestigen Sie dann einstellbaren Reitstock an der entsprechenden Position nach der Länge des getesteten Teils. Drücken Sie den Kugelgriff und installieren Sie das Teil. Verwenden Sie die beiden Spitzen, um das Zentralloch des Teils zu unterstützen. Verschrauben Sie den Griff und sichern Sie die Spitze zu. Stellen Sie den einstellbaren Messständer an die gewünschte Position. Mit der Messuhr kann das Rundlaufprüfgerät mit Granitprüfbank für Prüfung und Test eingesetzt.

Technische Parameter
Typ (mm)Messlänge (mm)Messdurchmesser (mm)Präzision (μm)
300≤ 300≤ 340≤ 1
500≤ 500≤ 340≤ 3
1000≤ 1000≤ 340≤ 5
1500≤ 1500≤ 340≤ 6
Größe der Granitbasis
Typ (mm)Länge (mm)Breite (mm)Höhe (mm)
300700500100
500900500130
10001400500150
15001900500200
