Unsere einreihigen Kreuzrollenlager sind mit zwei Ringen ausgestattet, kompakt designt, leicht, präzise und dank ihres kleinen Design leicht zu einzubauen. Die Wälzkörper können individuell kreuzförmig angeordnet werden, sodass die Rollenlager Axial-, Radial- und Kipplasten standhalten können. Einreihige Kreuzrollenlager eignen sich besonders für Hubgeräte und Baumaschinen.

  • Außendurchmesser: 602mm~4726mm
  • Durchmesser Wälzkörper: 25mm~50mm
  • Nennlast: 104kN~1980kN
Details des einreihigen Kreuzrollenlagers
  • Außendurchmesser: 100 mm - 15000 mm
  • Werkstoff der Ringe: 42CrMo / 50Mn/ C45
  • Werkstoff Kugel-/Rolle: GCr15
  • Käfigmaterial: Stahl 20 oder Aluminium-Gusslegierung ZL102
  • Werkstoff des Abstandhalters: Nylon 6 / Nylon 66
  • Abschreckhärte der Laufbahn: HRC55-62
  • Verzahnungsart: ohne Verzahnung, Innenverzahnung, Außenverzahnung
Anwendungen
  • Kräne
  • Baumaschinen
  • Militärische Produkte
Drei Arten des einreihigen Kreuzrollenlagers

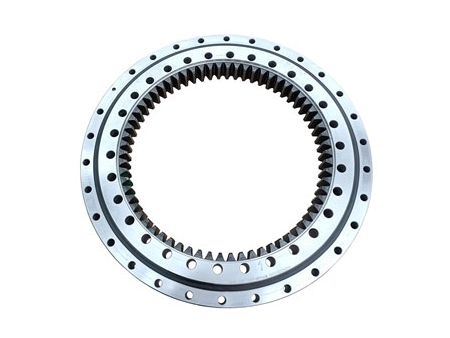

Einreihiges Kreuzrollenlager mit Innenverzahnung
Einreihiges Kreuzrollenlager mit Außenverzahnung
Einreihiges Kreuzrollenlager ohne Verzahnung

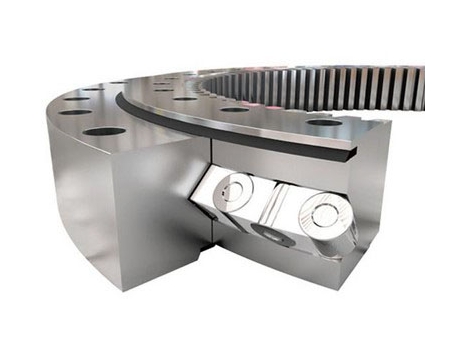

Aufbau des einreihigen Kreuzrollenlagers
  • 1 Innenring
  • 2 Außenring
  • 3 Dichtung
  • 4 Abstandhalter
  • 5 Kugel / Rolle
Dichtungen

Die Dichtungen von Drehverbindungen sollen das Auslaufen von Schmiermittel und gleichzeitig das Eindringen von Staub oder Unreinheiten und Feuchtigkeit vermeiden. Der Dichtungsring unserer LYJW Drehverbindungen werden aus Nitrilkautschuk gefertigt und sind korrosions- und hitzebeständig.

Laufbahn

Die Oberfläche der Lagerlaufbahnen ist gehärtet und hat damit einen Härtegrad von HRC55-62, was eine effektive Härtetiefe sicherstellt.

Verzahnung

Normalerweise haben Rollenlager eine Verzahnung an einem Laufring, die zur Kraftübertragung dienen. Die Verzahnung wird meist gehärtet. Je nach Anwendungsbereich können die Verzahungen voll- oder teilvergütet sein. Bei der Bearbeitung der Verzahnung kann jeweils entweder der gesamte Zahn oder nur die Flanken bis zum Fuß gehärtet werden.

Härtung der gesamten Verzahnung
Härtung Flanken und Fuß des Verzahnung
Härtung der Flanken

Maßangefertigte Rollenlager

Unser engagiertes Team steht Ihnen mit Expertise und Beratung entlang des gesamten Herstellungsprozesses zur Seite. Ob Sie ein Standardprodukt bestellen oder eine Maßanfertigung anfragen – unser Team ist stets für Sie da.
