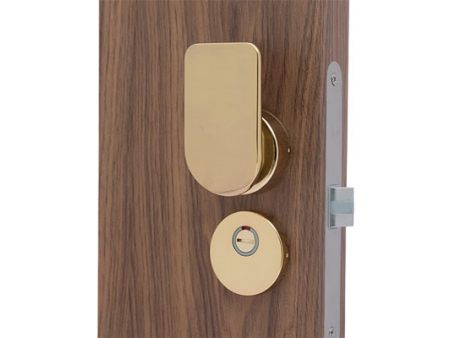

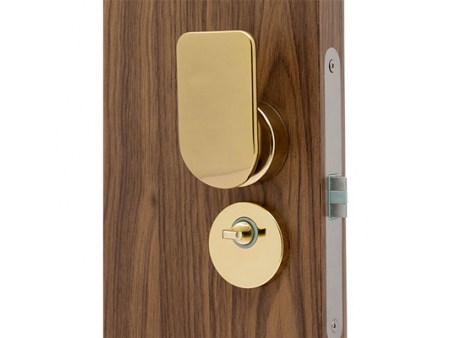

MG2812 Einsteckschloss mit Drücker und Knauf
Diese Einsteckschloss mit Drücker können ohne Schlüssel geöffnet und geschlossen werden. Sie lassen sich über einen Knauf innen verschließen und können leicht mit einer Münze von außen geöffnet warden. Am Außenbeschlag befindet sich ein Indikator zur Angabe des Schließstatus. Im Notfall kann so die Tür schnell von außen geöffnet werden. Das Gehäuse der Einsteckschlösser wird aus POM Kunststoff gefertigt und der Drücker besteht aus Aluminiumlegierungen, für festes Verschließen. Der Riegel aus POM Kunststoff und Zinklegierung garantiert geräuschlose Bedienung. Die Oberflächen werden mit Hilfe japanischer Technologie bearbeitet. Außerdem führen wir Produktprüfungen nach JIS Standard durch um einwandfreies Aussehen und Struktur dieser Zylinder zu garantieren.
| Nr. | Name | Nr. | Name |
| 1 | Innendrücker | 10 | Beschlag Außenknauf |
| 2 | Innenbeschlag Drücker | 11 | Verbindungsschraube |
| 3 | Schraube für Drücker | 12 | Halterung Außenknauf |
| 4 | Innenhalterung Drücker | 13 | Halterung Innenknauf |
| 5 | Schließzylinder | 14 | Beschlag Schließzylinder |
| 6 | Außenhalterung Drücker | 15 | Bolzen Schließzylinder |
| 7 | Verbindungsschraube | 16 | Schließblech |
| 8 | Außenbeschlag Drücker | 17 | Bolzen Knauf |
| 9 | Außendrücker | 18 | Beschlag Innenknauf |
- Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zurück in das Gehäuse.
- Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Zug von außen und Drücken von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.) - Bauen Sie den Aussen- und Innenknauf ein und ziehen Sie die Schrauben fest. Bauen Sie die Schließzylinderplatte ein und ziehen Sie die Schraube fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.
- Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
- Test nach Einbau
1) Wenn der Türgriff waagerecht ist, ist die Anzeige grün. Ziehen und drücken Sie an der Türklinke und drücken Sie dabei die Falle in Schließrichtung. Sie sollte sich frei bewegen können. Falls nur auf die Falle Druck ausgeübt wird, ohne gleichzeitig die Klinken zu benutzen, bleibt sie in verriegelt.
2) Bei schrägem Türgriff ist die Anzeige rot und zeigt an, dass die Tür geschlossen ist. In diesem Zustand ist die Falle verriegelt, eine Benutzung der Türklinke hat keinen Einfluss.
3) Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut.
